HEC-C6系列
發布時間：2012/4/23   |    點擊次數：2142

 電器特性：

規格型號
HEC800-C6
HEC1000-C6
HEC1500-C6
HEC2000-C6
HEC2500-C6
HEC3000-C6
HEC4000-C6
額定電流
800A
1000A
1500A
2000A
2500A
3000A
4000A
線性范圍
1.5倍額定電流
4000A
4800A
輸出電壓
4V、5V （可選電流輸出）
輸出精度
±1%
失調電壓
＜±20mV
磁滯誤差
±10mV
溫度漂移
0.05%/℃
反應時間
＜10μS di/dt=50A/μS
供電電源
±12V、±15V （±5%） +48V供電（帶DC-DC隔離）
消耗電流
25mA
絕緣電壓
3KV AC 50Hz 1分鐘
使用溫度
-10℃ ～ +80℃
貯存溫度
-25℃ ～ +85℃

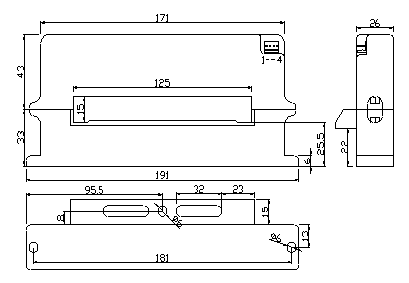

外形結構及安裝圖：

接線方法：
1、+15V
2、-15V
3、Vout
4、0V		單電源接線方法：
1、＋48V
2、電源地
3、輸出
4、信號地
當原邊電流沿傳感器箭頭方向流動時，在輸出端獲得同相電壓。

應用特性：

用于測量直流、交流及脈沖電流，原、副邊之間高度絕緣。外殼符合UL94-V0標準。
開合式結構安裝方便。體積小、重量輕、耗電省，穿孔結構，無插入損耗。

 應用領域：

變頻器、電源裝置、通信電源、UPS電源、電焊機
